2019年7月中旬浙江賽迅環保科技有限公司銷售及技術總監羅良參加了第二十屆全國氣體凈化及硫磺回收技術年會 ， 暨2019年全國甲醇技術研討會，會議期間羅總展示介紹了聚四氟乙烯塔內件，聚四氟乙烯管殼式換熱器，填料，等一系列產品。，聚四氟乙烯具有耐高溫耐酸耐堿不易腐蝕的優勢。

在石化及煤化工生產過程中，產生的低分子量氣體和酸性水中含有硫、氨等元素，包含 這些元素的廢氣廢水排放過程中污染大氣和土壤，面臨嚴重的環境污染。某 150kt/年改性 瀝青生產裝置采用一套處理酸性水和低分子量氣體的裝置，將這些廢水廢氣轉化為硫酸銨。 這套裝置不僅解決了廢氣廢水污染環境的問題，還帶來了部分經濟利潤。此裝置中脫氨塔原 采用金屬 316L 材質，由于腐蝕嚴重，經常導致泄漏和不正常停車，現改造為鋼襯四氟脫氨 塔和內構件，解決了腐蝕問題，目前裝置安全平穩開車已近三年。

1 制硫銨技術原理

    酸性混合氣通過填料塔，采用硫銨溶液吸收氣體中的氨氣，氨氣與溶液中的硫酸反應生成硫酸銨，制硫銨單元工藝流程包括脫氨工段工藝流程和制硫銨工段工藝流程，本文主要介紹脫氨工段工藝流程。

    來自酸性水汽提單元產生的酸性汽提塔塔頂酸性氣和低分脫酸氣進入脫氨塔C-601，脫氨塔C-601為兩段填料塔，酸性氣在填料層向上與向下的硫銨溶液逆流接觸，其中氨氣被吸收后與溶液中的硫酸反應生成硫酸銨。

     脫氨塔下段填料層的循環溶液通過循環泵P-601A/B從塔底抽出，氨氣與硫酸反應過程中放出大量的反應熱以及加入的濃硫酸的稀釋熱，因此硫銨溶液在吸收氨氣過程中溫度升高，為了維持合適的吸收溫度，下循環的溶液經過換熱器E-601進行降溫后（40℃），維持循環液吸收溫度55℃左右，降溫后的循環液和加注的濃硫酸混合后進入下段填料層上部的液體分布器。

     經下段填料層脫氨后的酸性氣體通過液體分布器進入上段填料層，繼續逆流吸收酸性氣中的少量氨氣，上段填料層設置單獨的塔底溶液循環，上段填料層底部設置液體收集器，溶液收集后直接返回塔底。

塔頂設置絲網除沫器，防止塔頂排出的酸性氣的酸性霧沫夾帶，利用二次蒸汽冷凝液進行沖洗。脫氨后的酸性氣經塔頂排出至酸性氣制硫酸單元。

 2  脫氨塔改造的工藝計算及設備圖

    根據上述脫氨工藝流程和物料數據進行工藝計算，繪制流程圖（略）和脫氨塔設備圖紙（附后），原設計塔設備及內件材料均為為316L,由于運行工況中酸性較強，過程中反應吸收及稀釋熱共同作用設備局部溫度較高，造成設備和內件腐蝕嚴重，工藝數據不穩定，物料泄漏，不正常停車情況時有發生，安全隱患很大。

   經多方技術論證，決定采用襯氟設備及四氟塔內件替代原有的金屬塔體及內件（材料316L），由于聚四氟乙烯原材料的特殊加工性，該裝置中采用了很多專有設備設計加工技術。

結構設計及說明（按生產附結構圖紙）

鋼襯四氟塔體

該塔設計塔徑為800mm，采用聚四氟乙烯38#鮑爾環填料，填料高度為2800mm，共分為二段，塔頂及填料段間設置液體分布器和收集器，塔體總高度約為11100mm；

全塔設計為碳鋼/聚四氟乙烯襯里塔，采用板襯工藝，鈉化聚四氟乙烯板厚度4mm，襯里執行標準：HG/T4088-2009；

塔體采用分段法蘭連接，管法蘭及塔體法蘭密封均采用聚四氟乙烯彈性密封圈進行密封。

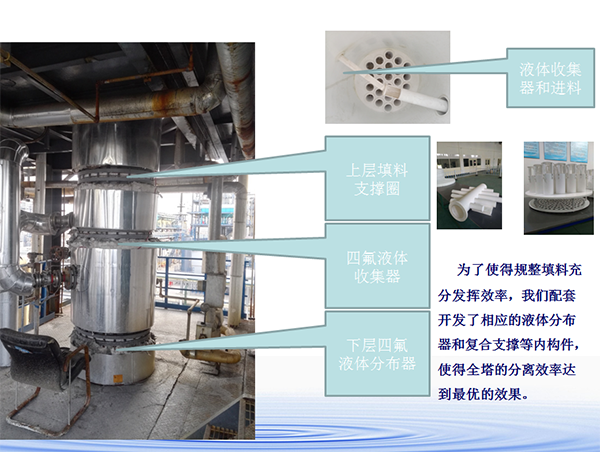

聚四氟乙烯塔內件

     填料支撐采用復合支撐，承重為聚四氟乙烯緊襯鋼環，上面加裝鋼襯聚四氟乙烯粗格柵和兩層聚四氟乙烯改性規整填料，在承重的基礎上，保證該塔設計通量；規整填料上裝38#聚四氟乙烯散堆填料，散堆填料上部有聚四氟乙烯格柵板作為填料壓板，格柵由4根四氟拉桿與上部分布器連接固定；

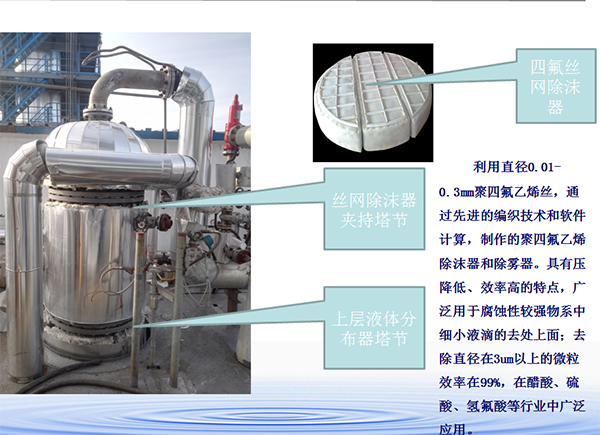

     兩段填料層上部加裝聚四氟乙烯收集再分布器，保證塔內汽液分布均勻，保證填料的分離效率，形式采用槽盤式液體分布器，與塔體固定方式為夾持在塔節法蘭中間，并起到密封塔體法蘭的作用；進料管采用聚四氟乙烯套管形式，管法蘭與外部鋼襯四氟接管相連；塔上部加裝聚四氟乙烯除沫器，形式為上裝式。

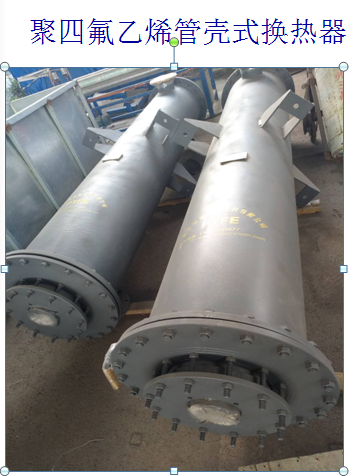

聚四氟乙烯換熱器的耐蝕防老化性能和超潔凈性能，以及耐溫性能（-80℃—180℃），既適用于普通換熱及冷卻，亦適用于蒸汽加熱。PTFE換熱器管板和管束(φ8～12mm四氟管)之間采用先進的熔融焊接工藝加工而成，在6kg壓力下,180℃以下（管程）性能表現優異。由于管壁薄0.5-1mm，總傳熱系數高，特別在冷凝器應用上十分廣泛。
